Разборка ноутбука RoverBook Partner E417L.
Разборку ноутбука RoverBook Partner E417L обычно проводят для чистки, замены батарейки питания BIOS, замены или восстановления пайки разъема питания.
RoverBook Partner E417L, порядок разборки:

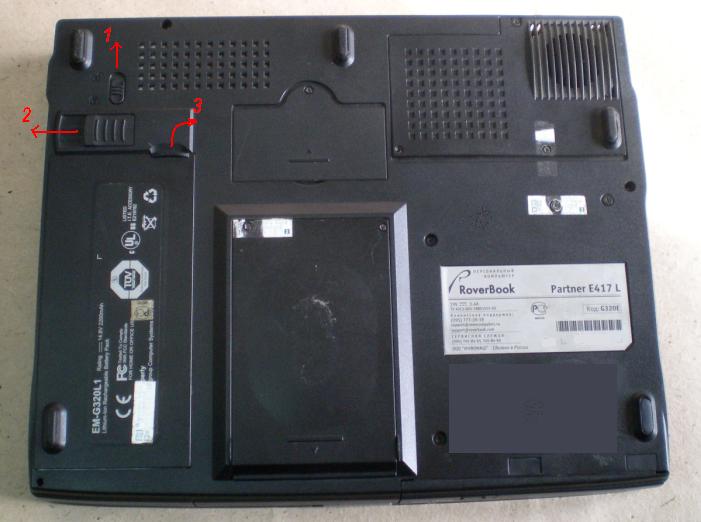

Разборку ноутбука начинаем с извлечения блока аккумуляторов.
1. Открываем защелки.

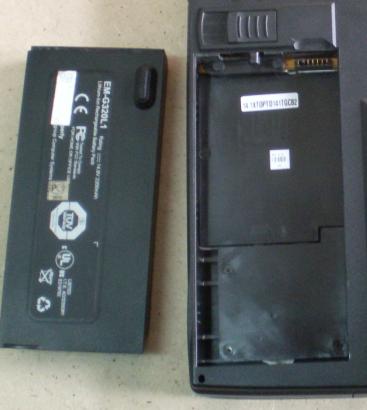

и извлекаем батарею.

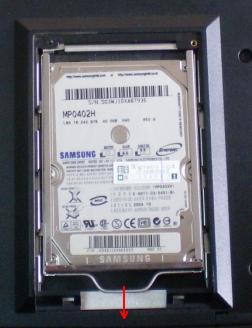

2. Открываем крышку жесткого диска и извлекаем его.

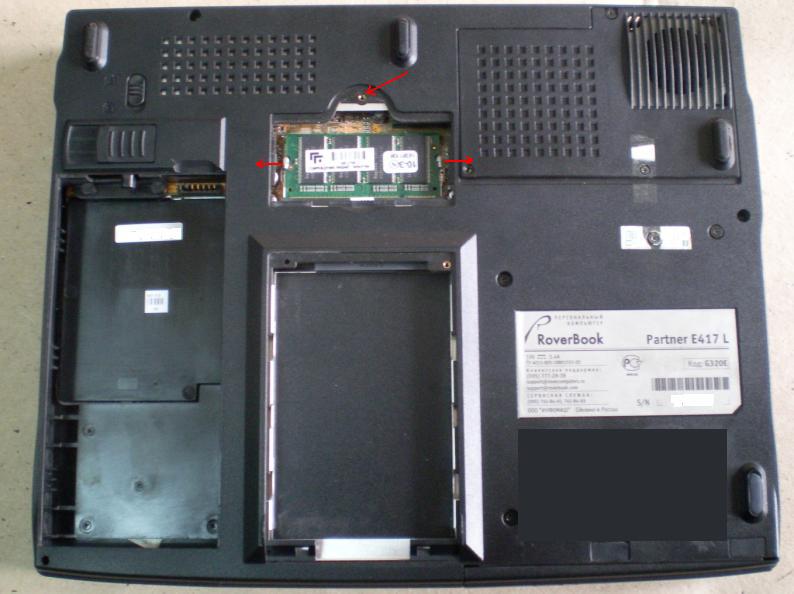

3. Открываем крышку отсека оперативной памяти, раздвигаем пружинные защелки и достаем память.

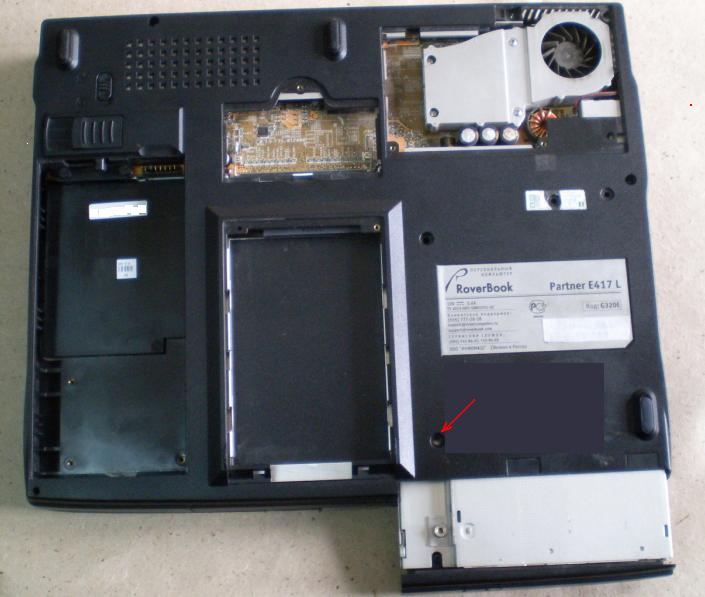

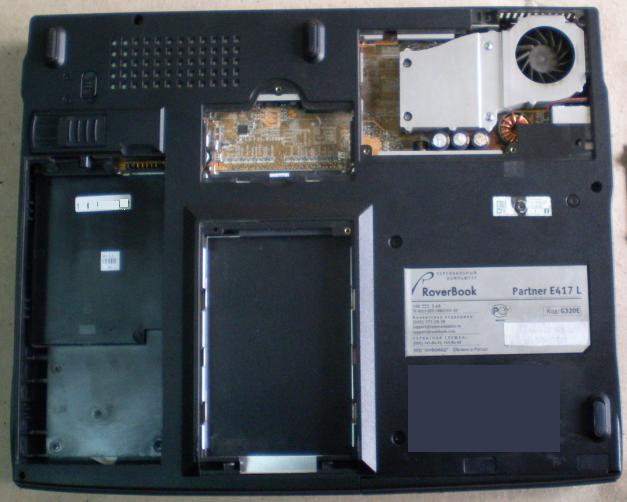

4. Снимаем крышку вентилятора охлаждения и выкручиваем винт крепления привода дисковода.
Извлекаем привод.

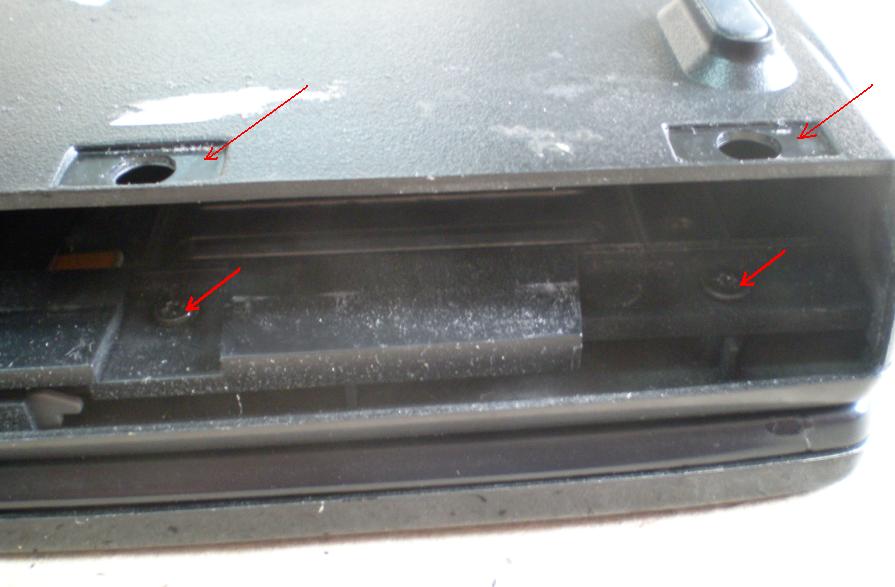

5. Отклеиваем две резиновые заглушки, после чего выкручиваем расположенные под ними винты.

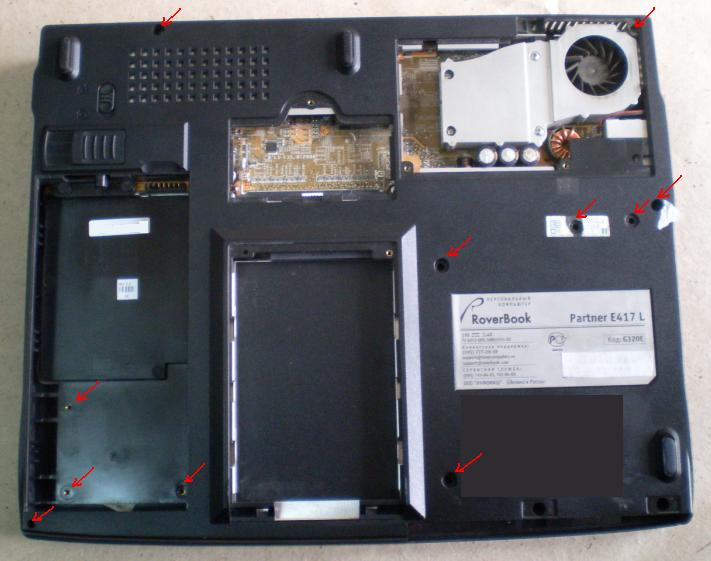

6. Выкручиваем все оставшиеся винты крепления нижней части корпуса. Винты имеют разную длину, желательно при разборке маркировать винты и отверстия. Это сильно поможет при обратной сборке.

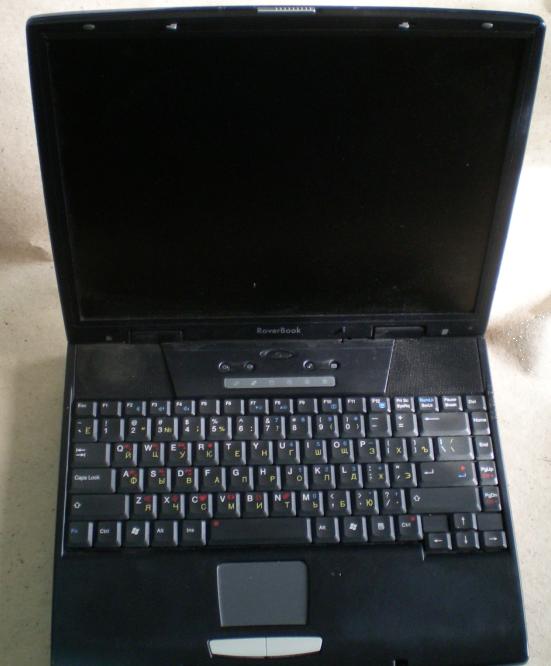

7. Перевернув ноутбук, открываем крышку.

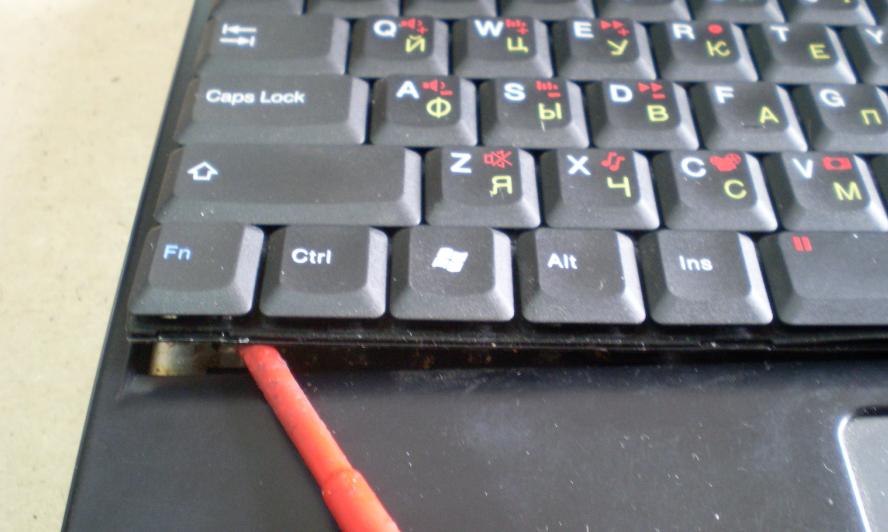

И снимаем клавиатуру.

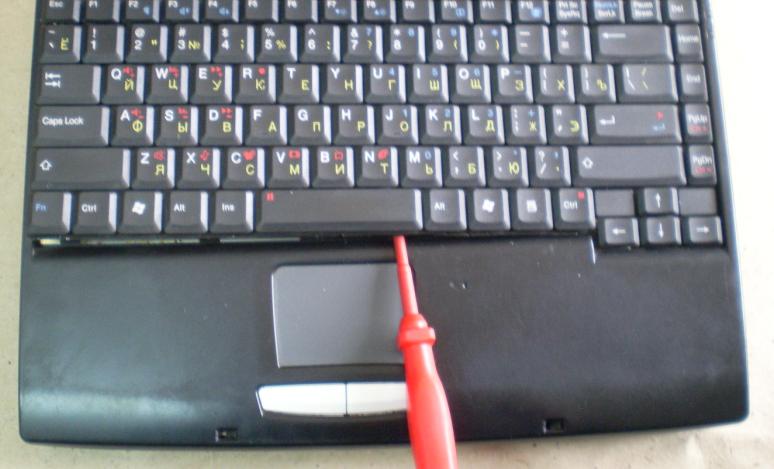

Клавиатура крепится на защелках, которые нужно аккуратно отщелкивать, начиная с угла.

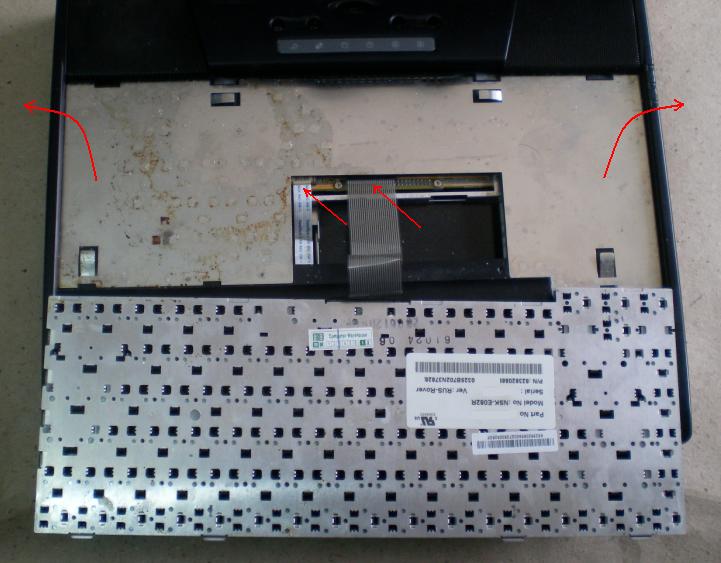

8. Отключаем два плоских шлейфа и снимаем клавиатуру. Снимаем алюминиевый экран.

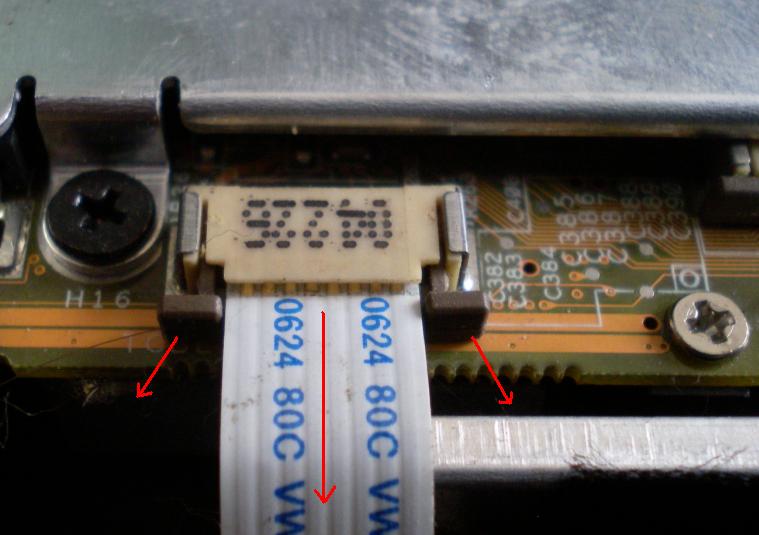

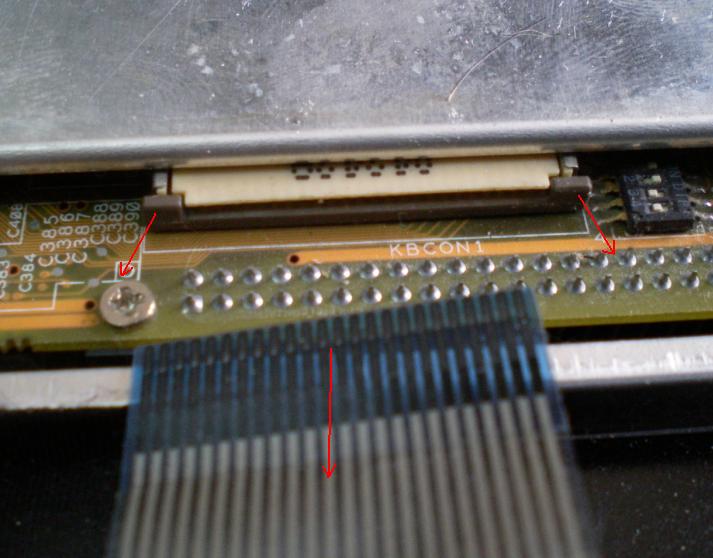

Для того чтобы отсоединить шлейф нужно предварительно вытянуть защелку.
После чего аккуратно потянуть плоский шлейф на себя.

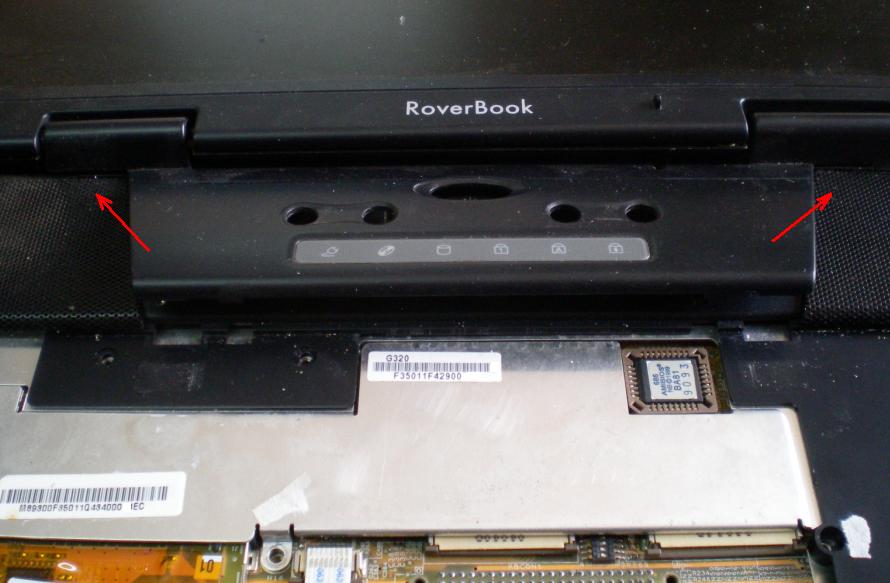

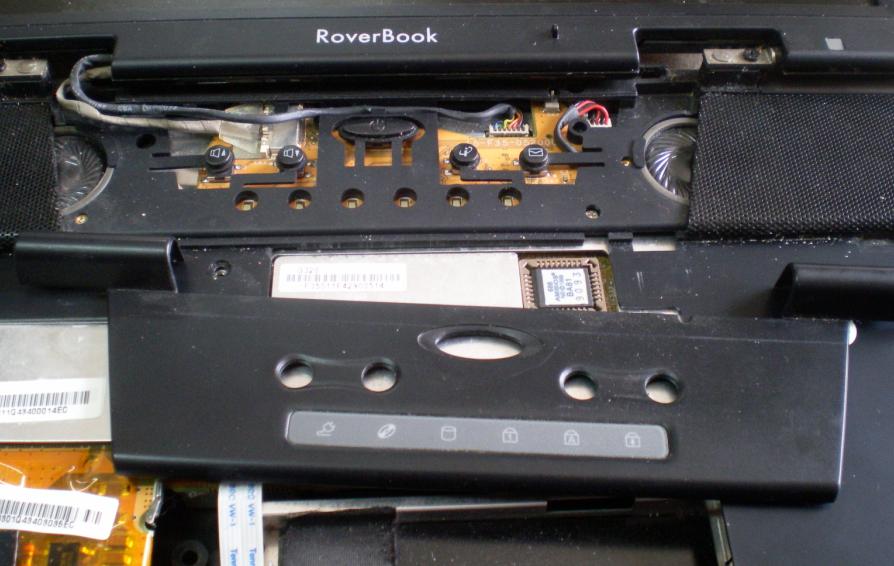

9. Снимаем крышку индикаторов над клавиатурой.
Крышка крепится на защелках.

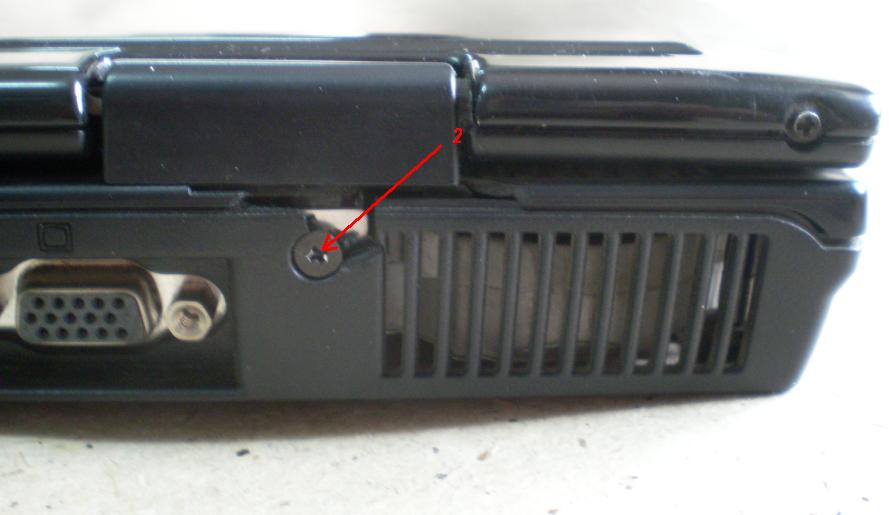

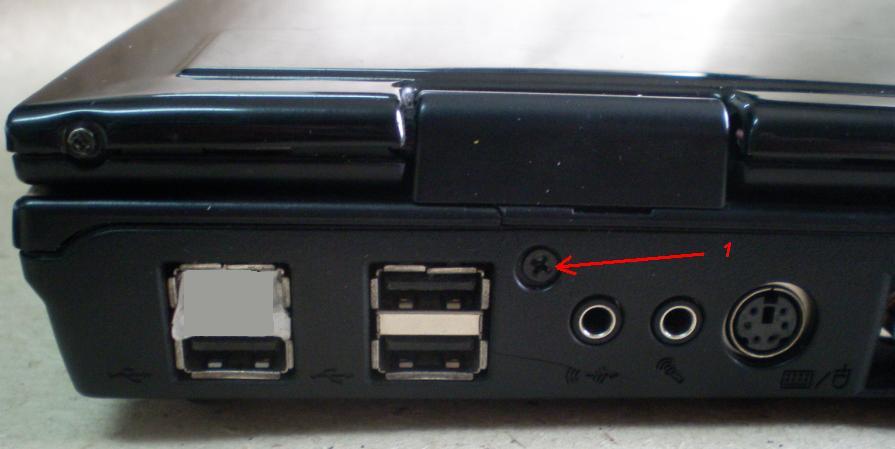

10. Закрываем крышку и выкручиваем два винта крепления шарниров верхней крышки ноутбука с обратной стороны.

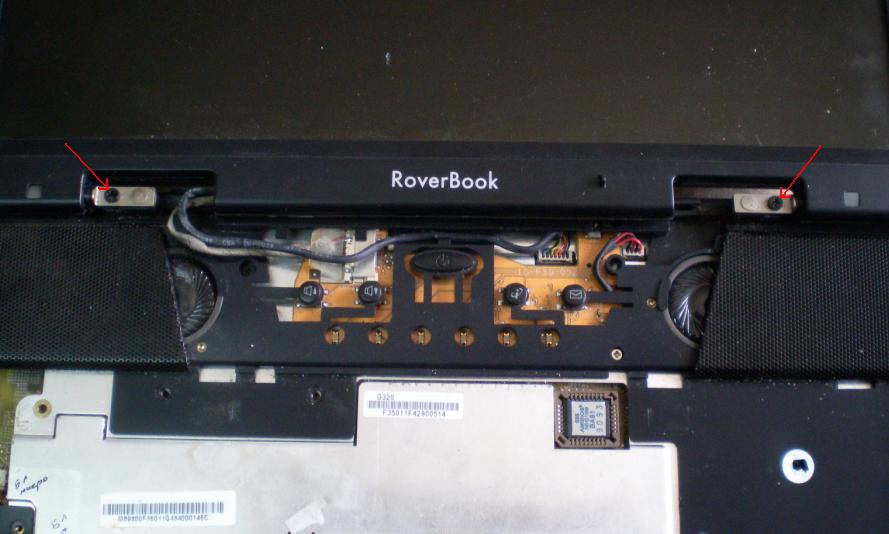

И два винта крепления шарниров сверху.

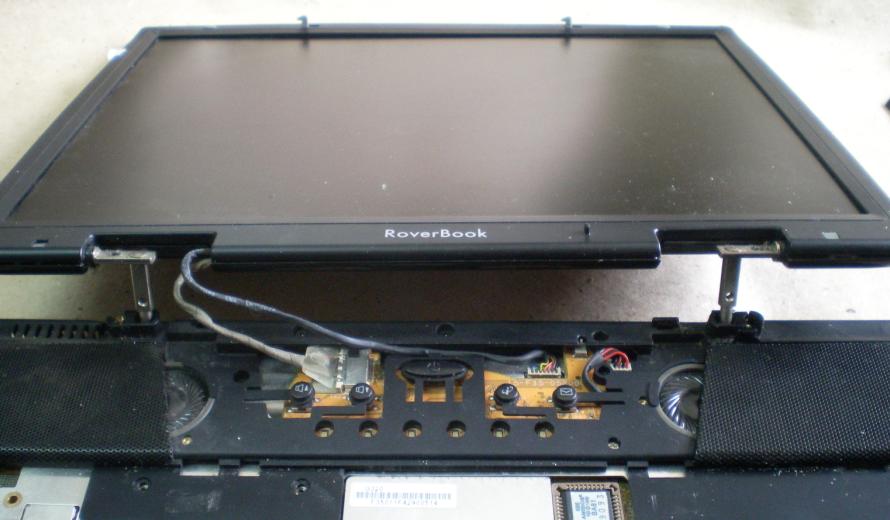

11. Снимаем верхнюю крышку.

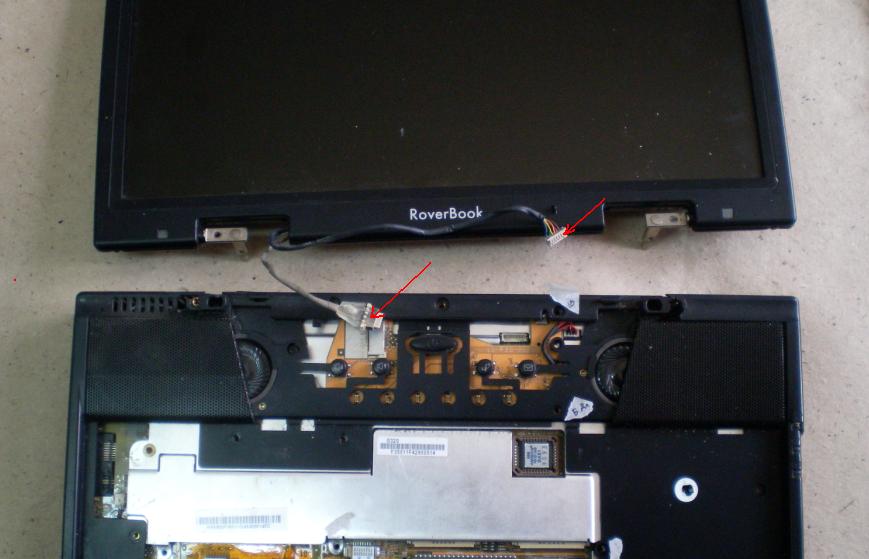

12. Отключаем разъемы.

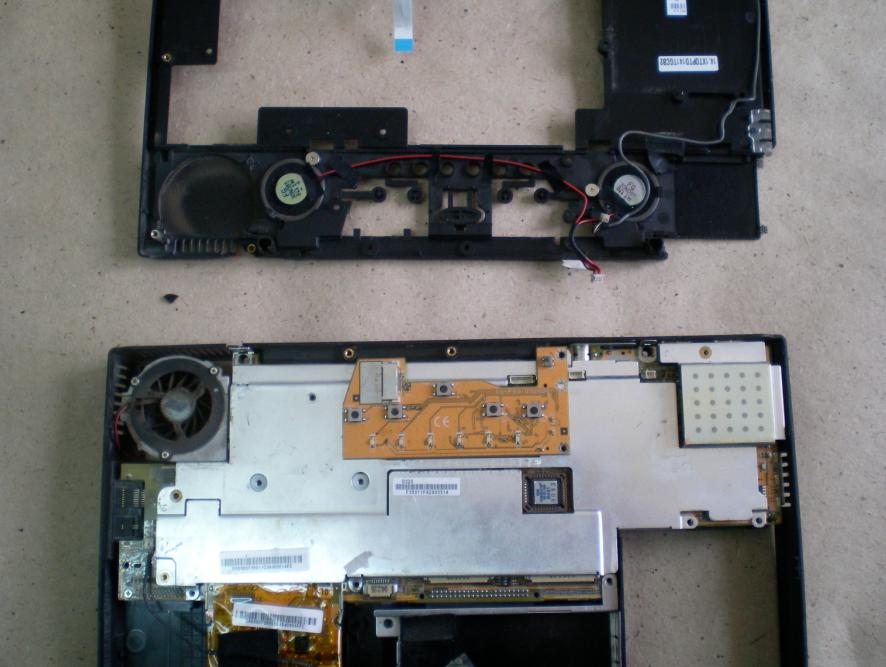

13. Выкручиваем винты крепления верхней половины, корпуса, отсоединяем разъемы динамиков и микрофона. Снимаем верхнюю часть корпуса.

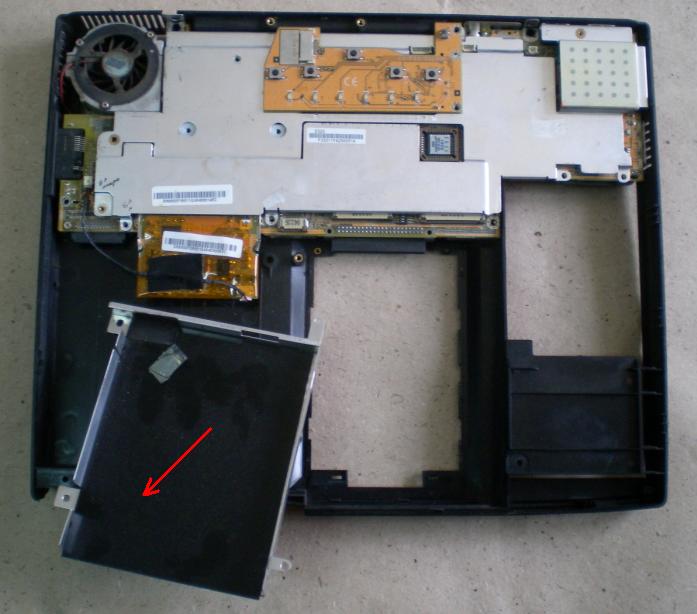

14. Снимаем лоток жесткого диска.

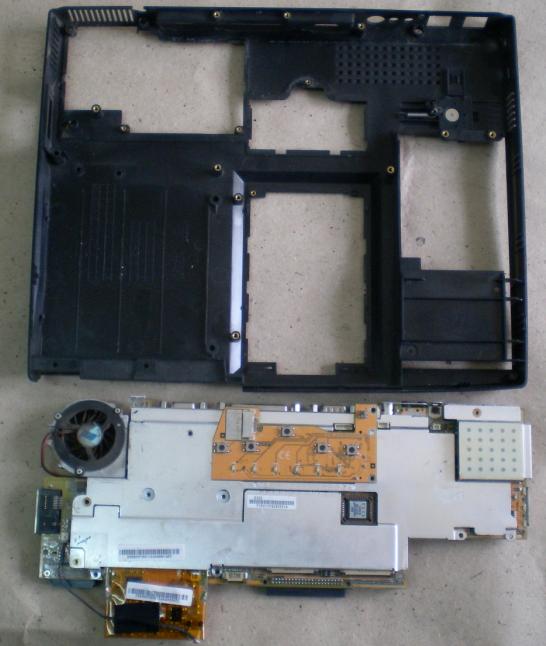

15. Вытаскиваем материнскую плату.

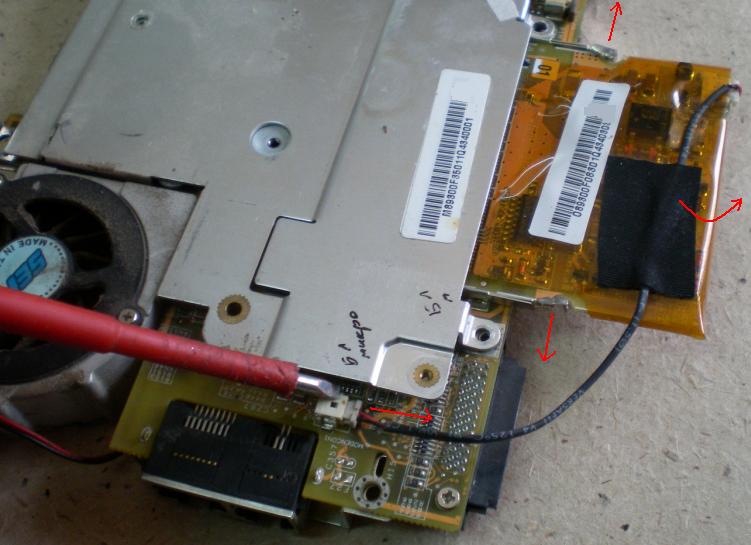

16. Снимаем модуль Wi-Fi .

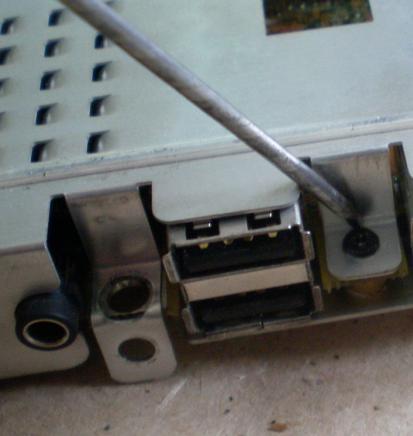

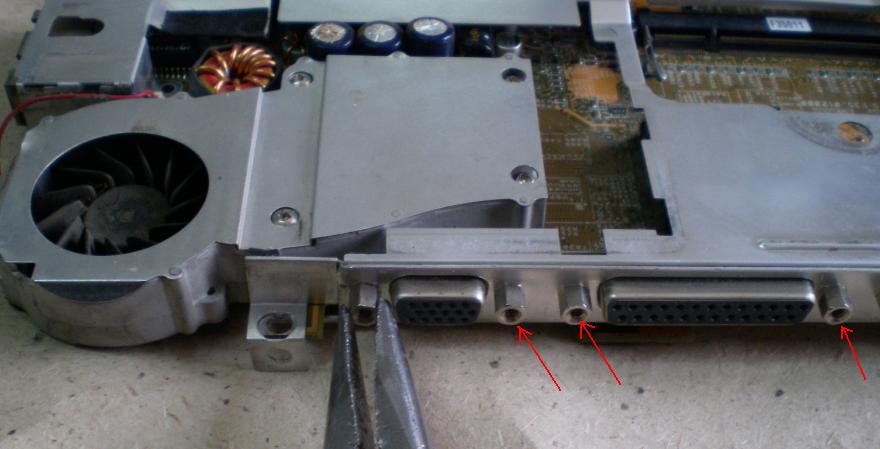

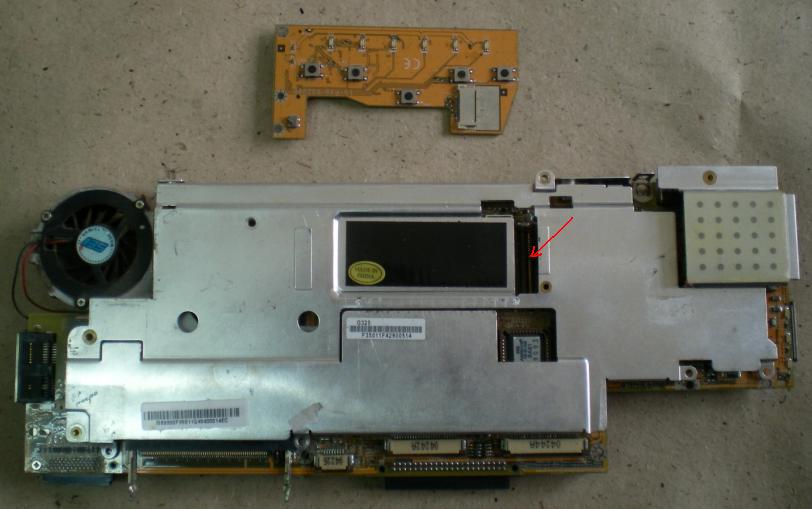

17. Откручиваем винты портов, которые удерживают алюминиевые экраны.

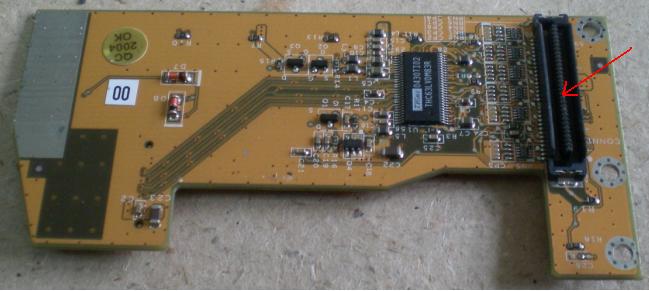

18. Снимаем плату индикаторов.
Она крепится только на разъеме.
19. Откручиваем соединительные винты.

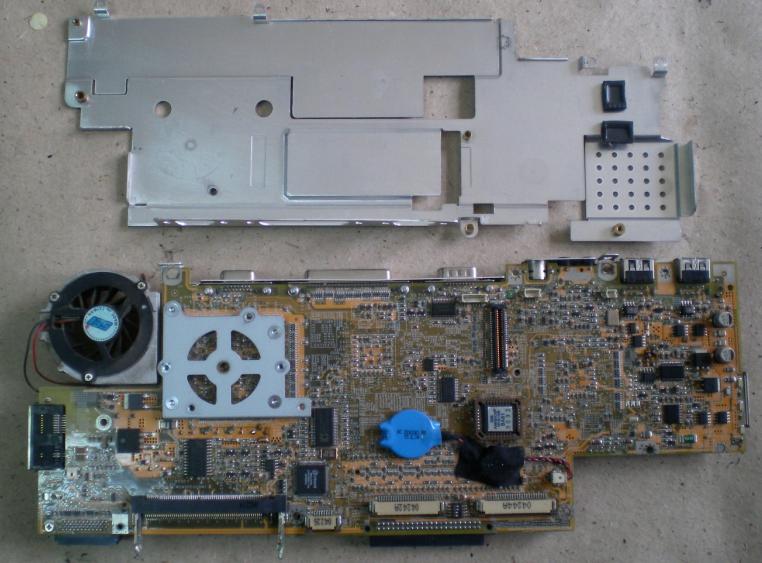

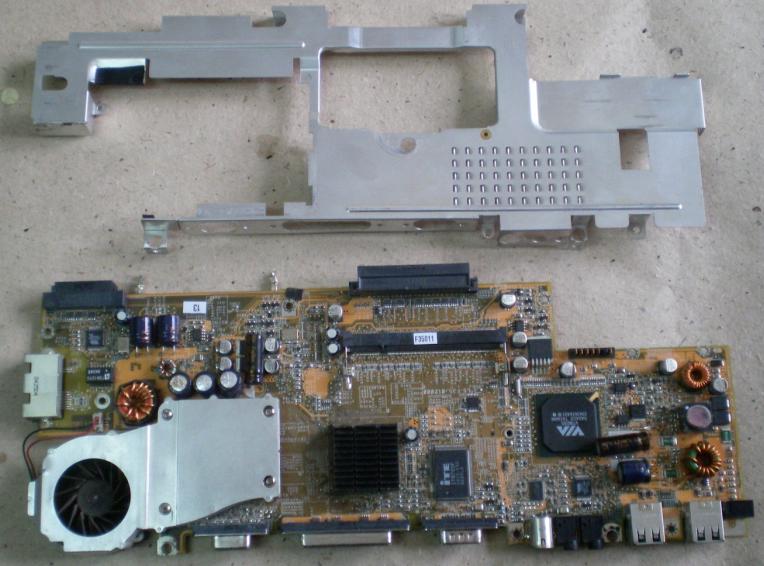

20. Снимаем экранирующие кожуха.

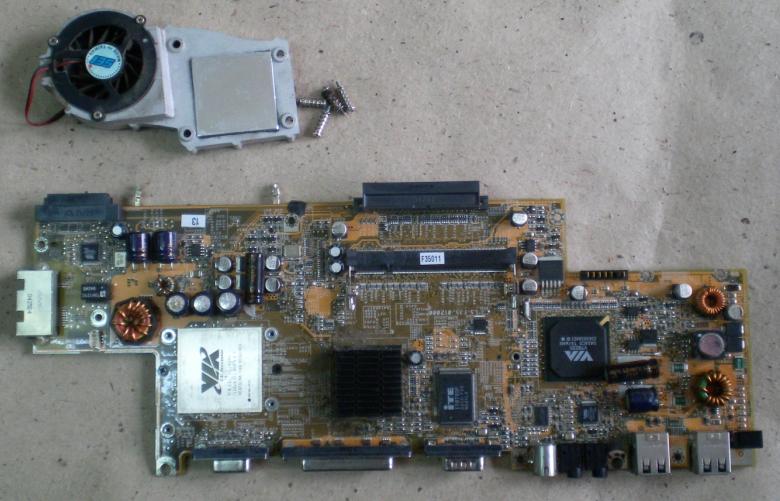

21. Снимаем и продуваем систему охлаждения процессора материнской платы.

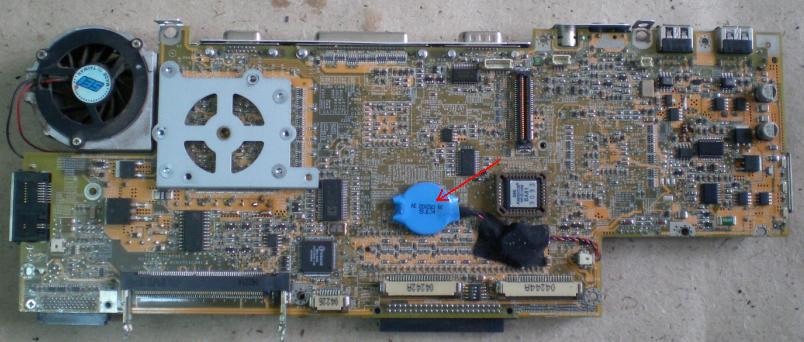

22. При необходимости меняем батарейку питания BIOS.

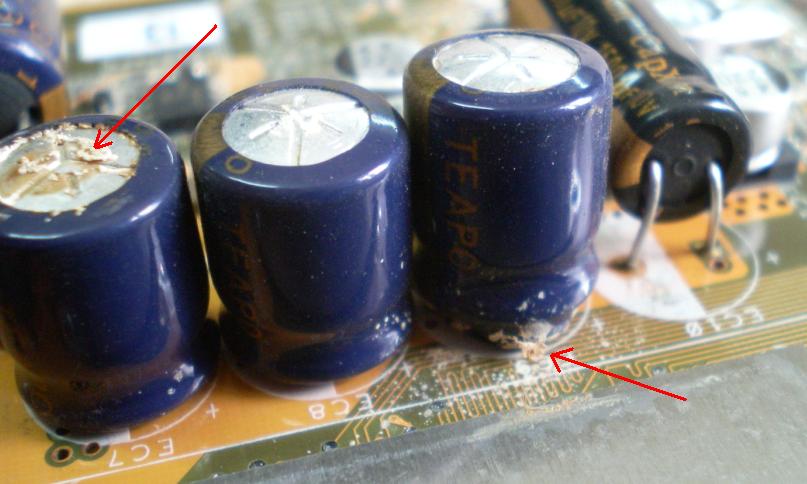

23. Проверяем, нет ли на плате вздувшихся конденсаторов с вытекшим электролитом.

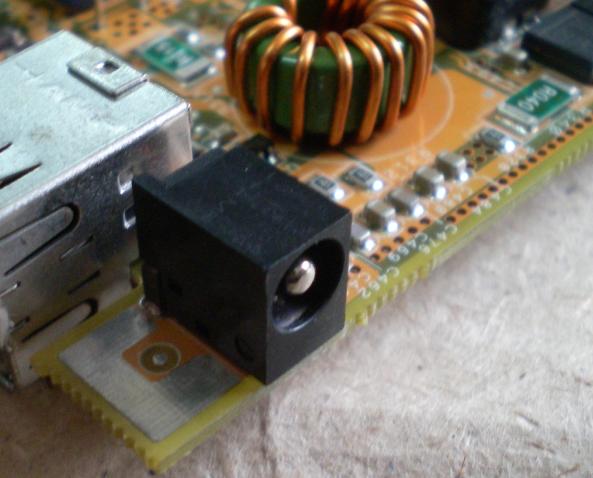

24. Проверяем разъем питания.

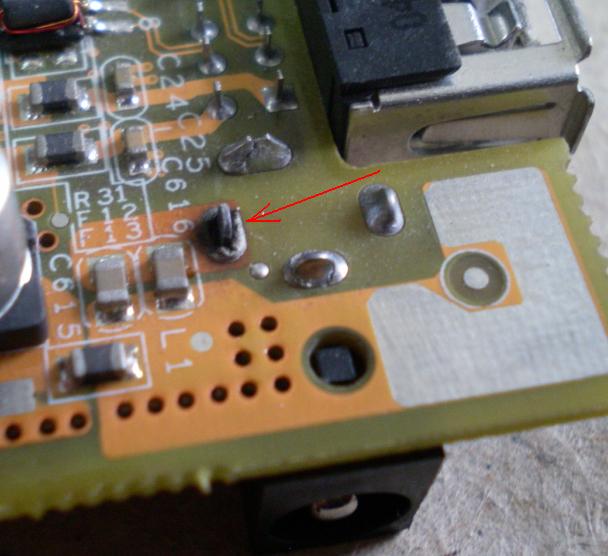

25. При необходимости меняем разъем или пропаиваем его выводы. На следующем фото видно, что один из выводов отпаялся и подгорел.
Сборку ноутбука производим в обратном порядке.

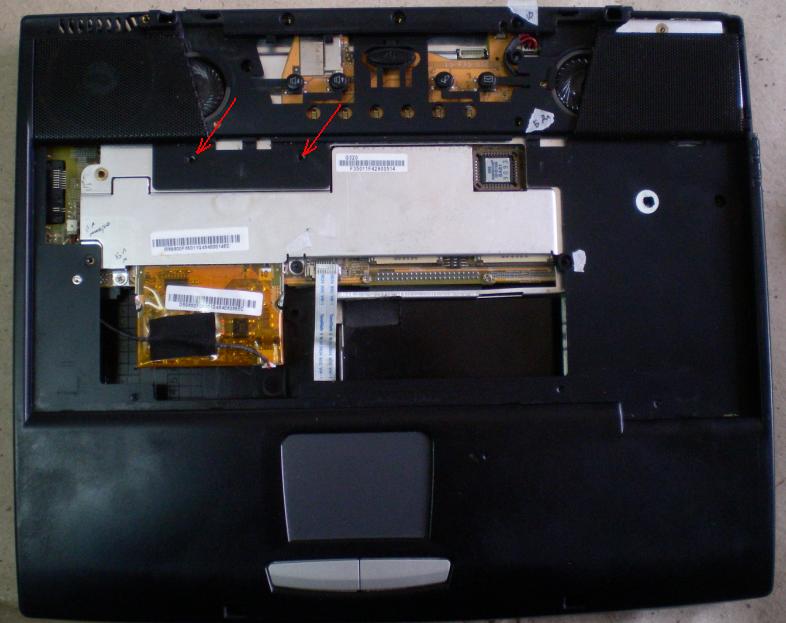

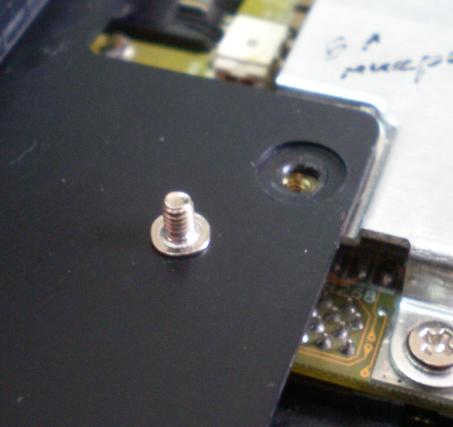

ВАЖНО!! В отверстия указанные на следующем фото устанавливать только самые короткие винты.
Если поставить винты длиннее они упрутся в материнскую плату и повредят ее.
