Диагностика блока питания сервопривода Simodrive 611.

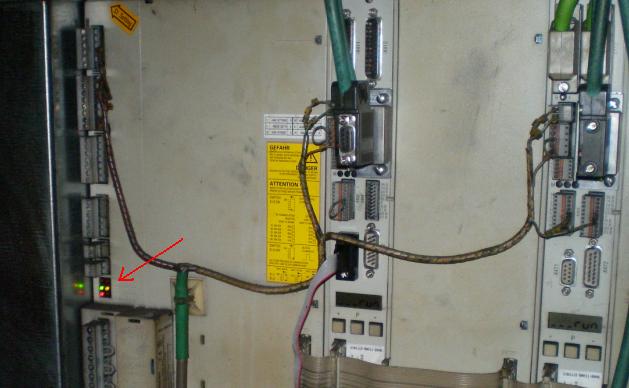

Первичную диагностику блока питания сервопривода Simodrive 611 можно провести при помощи светодиодных индикаторов расположенных на задней панели блока.
Состояния в которых могут находится индикаторы:

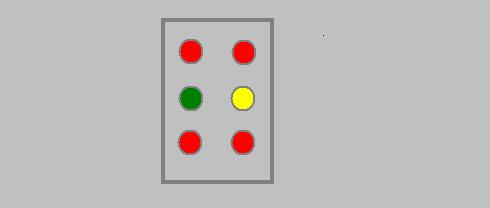

Рисунок 1. Светодиоды не горят.
Возможно, отсутствует напряжение входящего питания 3x380AC (проверить). Если напряжение есть, источник питания поврежден. Причиной может быть также короткое замыкание на шине постоянного тока 600 вольт. Возможно Сработала защита и источник питания отключился. Причиной короткого замыкания на шине 600 вольт обычно является приводной блок шпинделя.

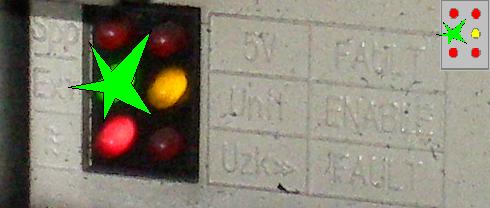

Рисунок 2. Горит зеленый светодиод.
Это означает, что источник питания прошел внутреннее тестирование и готов к работе. Он ждет разрешения системы. На выходах (разъем X351) присутствуют все низкие напряжения, а напряжение 600 вольт постоянного тока на выходе отсутствует. Это нормальное рабочее состояние источника питания до выдачи разрешения.

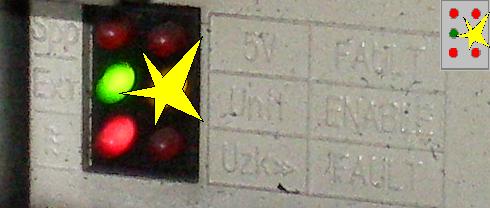

Рисунок 3. Горит желтый светодиод.
Это означает, что источник питания получил разрешение системы и включил напряжение 600 вольт постоянного тока на выходе. Это нормальное рабочее состояние. Желтый светодиод горит постоянно, пока машина работает.

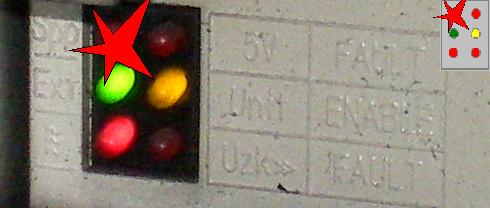

Рисунок 4. Горит красный светодиод.
Неправильное напряжение питания 3x380 V. AC (обрыв фазы). Проверить напряжение на отдельных фазах питания привода.

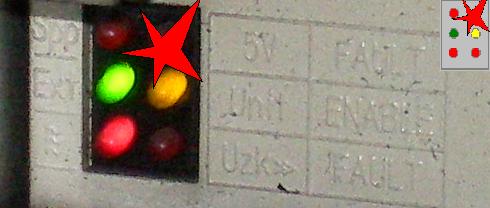

Рисунок 5. Горит красный светодиод.
Неисправность - сбой питания на одном из низких напряжений или короткое замыкание на одной из линий электропитания (разъем X351). Источник питания в этом случае отключает низкое напряжение и высокое напряжение 600 вольт постоянного тока. Рекомендуется отключить разъем и снова включить привод. Если красный диод гаснет, это означает повреждение одного из приводов.

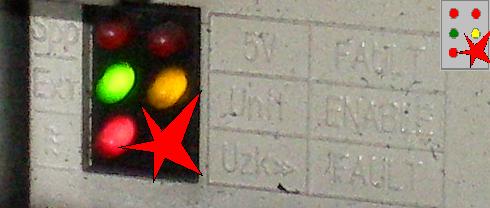

Рисунок 6. Горит красный светодиод.
Отказ - короткое замыкание или перегрузка на линии питания 5 В. Источник питания в этом случае отключает низкое напряжение, и высокое напряжение 600 вольт постоянного тока. Рекомендуется отключить разъем X351 и повторно включить привод. Если красный диод гаснет, это означает повреждение одного из приводов.

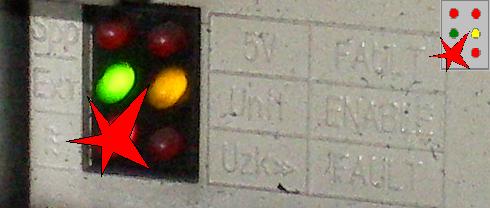

Рисунок 7. Горит красный светодиод.
Ошибка - неправильное напряжение на шине 600 вольт постоянного тока. Повреждена цепь стабилизации напряжения 600 вольт постоянного тока в блоке питания. Зажигание этого светодиода означает, что напряжение 600 вольт постоянного тока отключено. Если светодиод загорается не сразу, а через какое-то время, до включения светодиода, рекомендуется измерить напряжение на шине 600 вольт. Оно должно быть 600 вольт +/- 1% и не должно меняться во время изменения скорости вращения шпинделя. Колебание напряжения означает повреждение системы стабилизации или рекуперации в источнике питания. Это относится только к блокам питания с рекуперацией, которые имеют обозначение 6SN1145-1BA00-XXXX. В источниках питания без рекуперации (с тормозным резистором), обозначенных как 6SN1145-1AA00-XXXX, включение данного светодиода во время торможения шпинделем будет означать повреждение тормозной системы в источнике питания.
