Как пользоваться мегаомметром М4100.

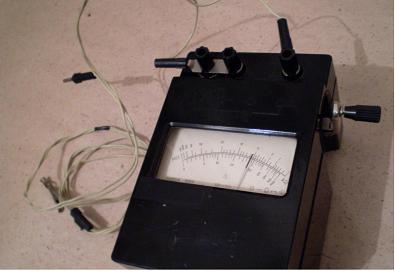

Мегаомметр М4100 выпускался с 1976 года, очень широко использовался для измерения сопротивления изоляции. Это надежный практический вечный мегомметр, не требующий источников питания. До сих пор сохранилось много рабочих приборов.
Мегаомметр можно использовать не только для измерения сопротивления изоляции, с его помощью можно проверить любой проводник на обрыв. Например, целостность жил кабеля или обмотки электродвигателя.
Мегаомметр М4100 выпускался в пяти модификациях которые различались по выходному напряжению:
- М4100/1 выходное напряжение 100 В;
- М4100/2 выходное напряжение 250 В;
- М4100/3 выходное напряжение 500 В;
- М4100/4 выходное напряжение 1000 В;
- М4100/5 выходное напряжение 2500 В.
Мегаомметр М4100 является двух предельным прибором, имеет две шкалы для измерений разных уровней изоляции.

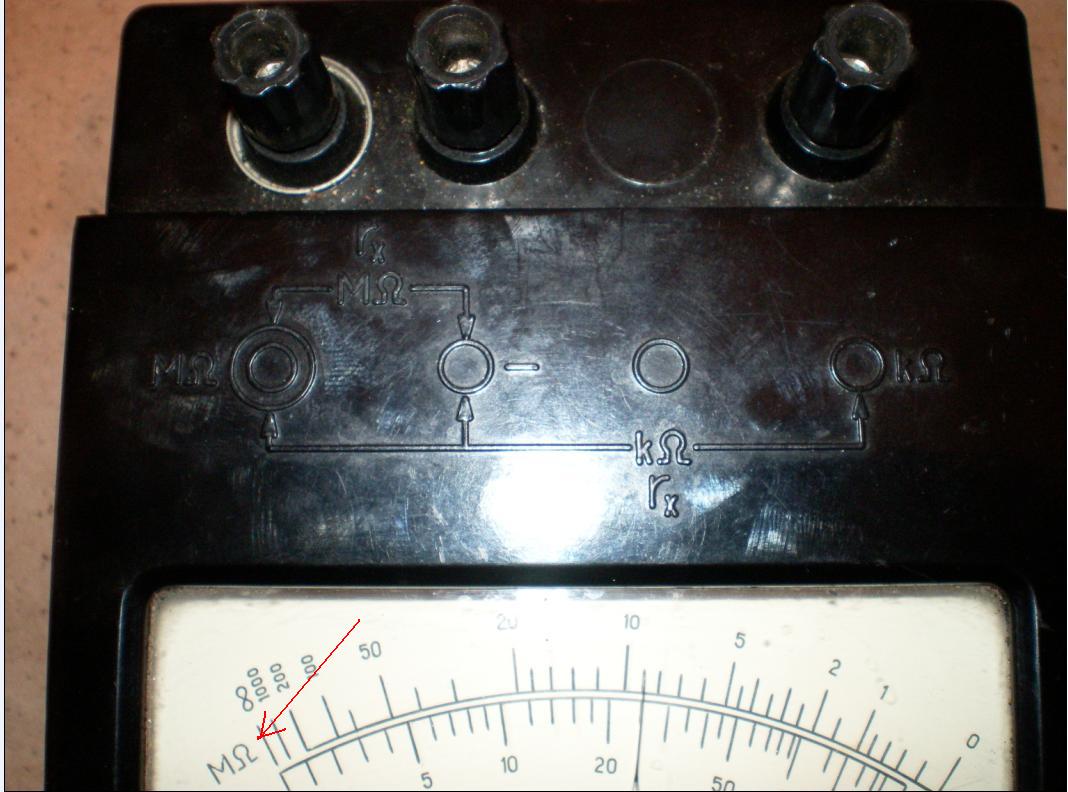

Верхняя «М Ω» предназначена, для измерения больших сопротивлений изоляции. Градуируется в мегомах. Наиболее часто используемая.

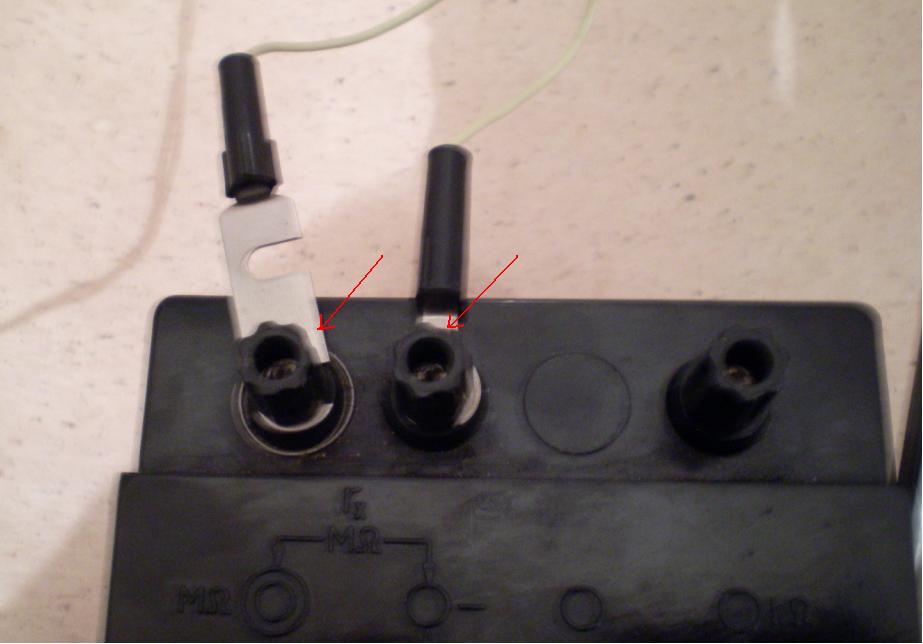

При измерении изоляции на пределе «М Ω», проводники измерительных щупов подключаются к зажимам «ЗЕМЛЯ» и «ЛИНИЯ».

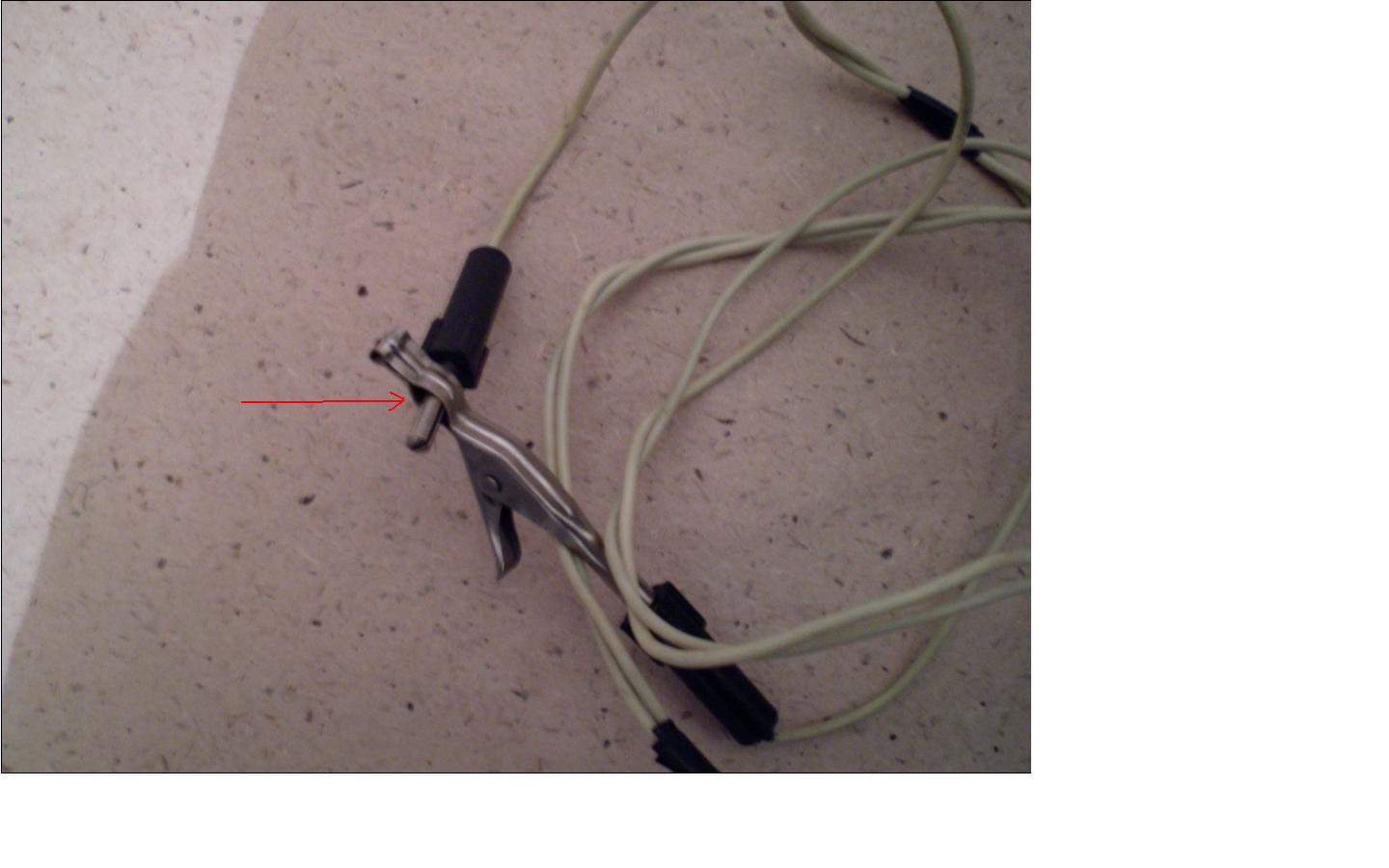

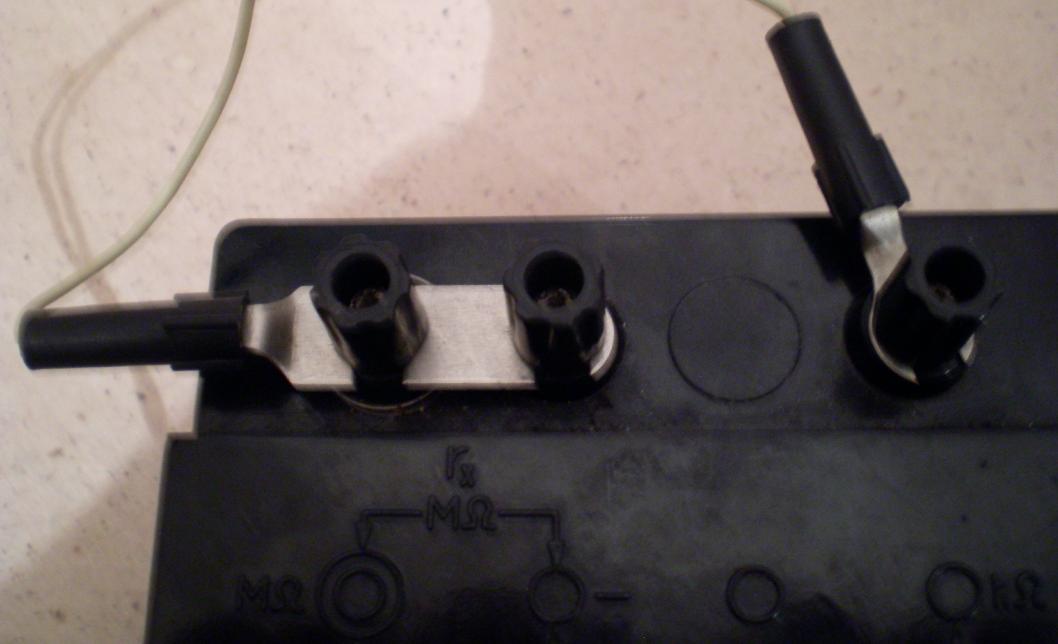

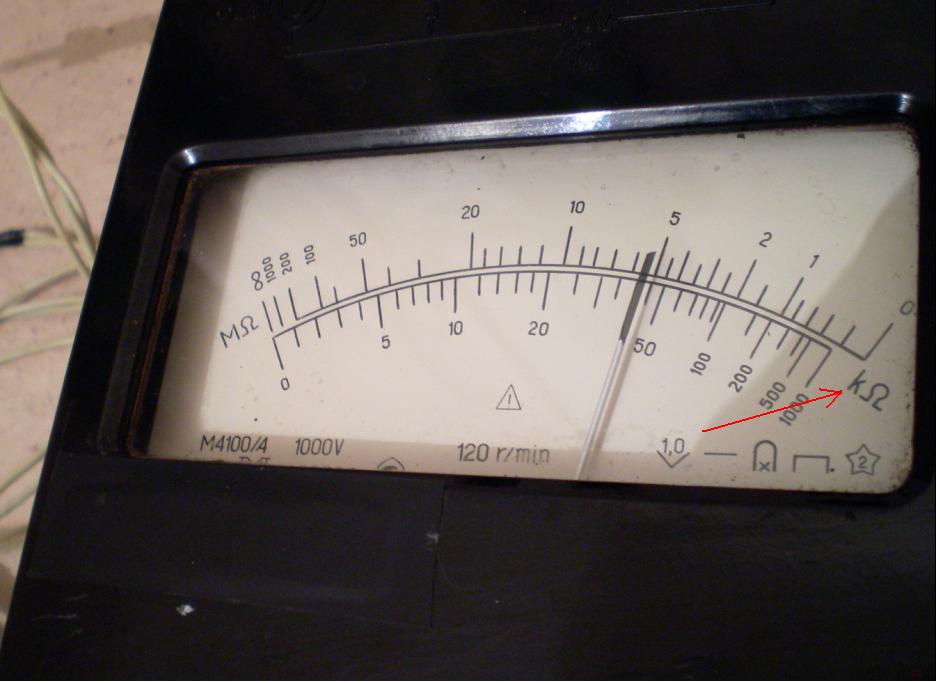

Нижняя шкала «К Ω» имеет предел измерения 1000 кОм, что равно одному мегому. При измерении изоляции на пределе «К Ω», проводник измерительного щупа имеющий на своем конце перемычку подключается к зажимам «ЗЕМЛЯ» и «ЛИНИЯ» одновременно. Второй подключается к зажиму «К Ω».
При этом используется нижняя шкала «К Ω».
Перед началом измерений проверяем исправность прибора.
Проверку производим на пределе «М Ω». Подключаем проводники измерительных щупов подключаются к клеммам «ЗЕМЛЯ» и «ЛИНИЯ». Замыкаем между собой щупы.
Начинаем вращать ручку генератора со скоростью примерно 120 оборотов в минуту (генератор имеет встроенный регулятор, обеспечивающий постоянство выходного напряжения даже при превышении скорости вращения генератора). В исправном приборе, стрелка должна установиться на отметке «0» верхней шкалы «М Ω».
Размыкаем щупы, вращаем рукоятку В исправном приборе, стрелка должна установиться на отметке «∞» верхней шкалы «М Ω».
После чего, подключаем щупы к измеряемому сопротивлению. Вращаем рукоятку до тех пор, пока стрелка не перестанет перемещаться по шкале, и установится на значении соответствующем величине измеряемого сопротивления.

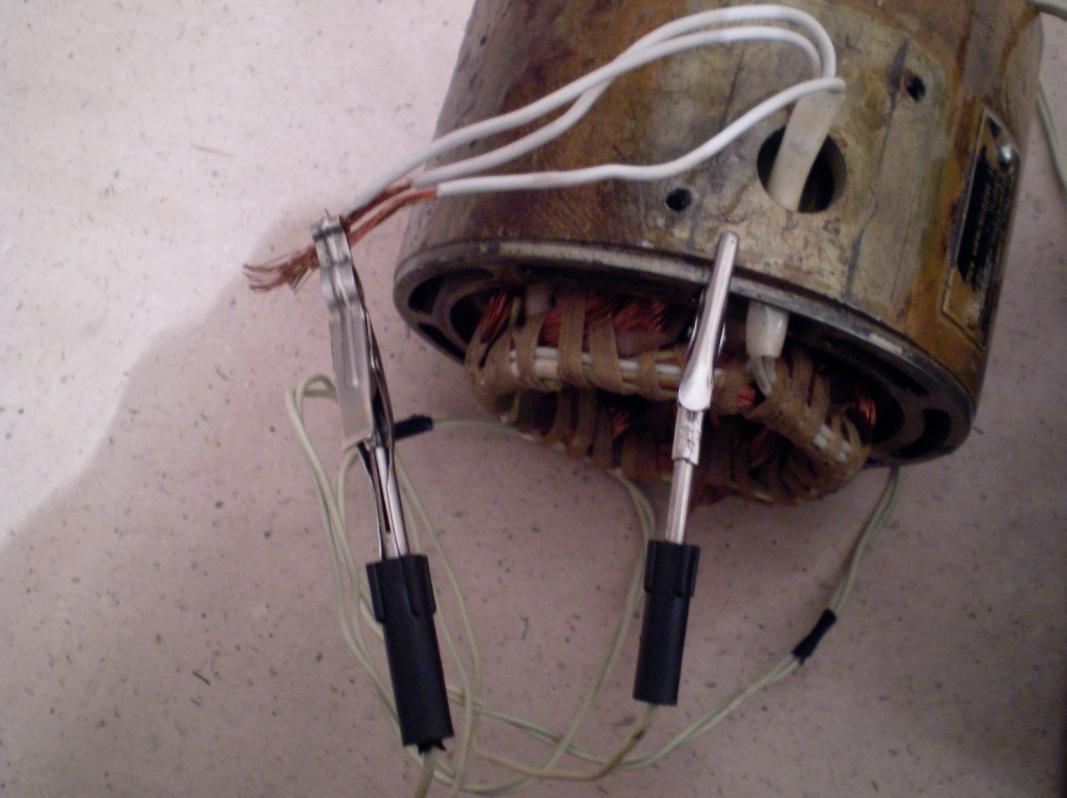

На фото показано измерение сопротивления изоляции обмоток статора электродвигателя на корпус. Почему это не рекомендуется делать простым тестером можно прочитать на этой странице.
Техника безопасности при использовании мегаомметра.
- Перед подключением щупов к измеряемому сопротивлению убедиться, что на нем отсутствует напряжение.
- Во время измерения не дотрагиваться до щупов.
- После измерения нельзя снимать щупы не убедившись, что на измеряемом сопротивлении не осталось остаточного заряда. Особенно осторожным нужно быть при измерении сопротивления изоляции между жилами длинных кабельных линий. Близко расположенные проводники накапливают заряд как конденсатор.
